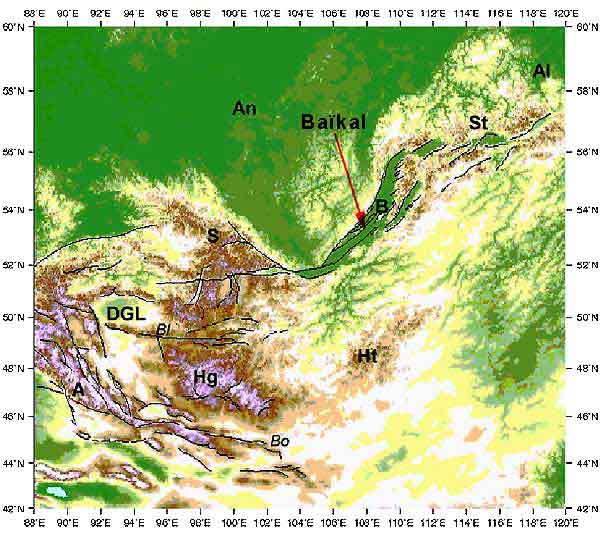

Topographie depuis la chaîne de l'Altaï au sud (A) jusqu'au monts Stanovoy au nord (St). On a représenté en traits noirs de manière simplifiée et schématique les principales failles actives connues. Le code des couleurs est: Blanc: Altitudes supérieures à 4000m ; Marron foncé: Altitudes comprises entre 3000 et 4000 m ; Marron clair: Altitudes comprises entre 2000 et 3000 m ; Jaune clair: Altitudes comprises entre 1000 et 2000 m ; Jaune: Altitudes comprises entre 500 et 1000 m ; Vert: Altitudes inférieures à 500 m.. An et Al désigne les vieux cratons Angara (souvent appelé craton sibérien) et Aldan. S désigne la région montagneuse de Sayan-Khubsugul (la grande faille orientée NO-SE, vers l'Est de la lettre S, est la faille de Sayan), Hg le dôme de Hangaï, et Ht le dôme de Hentaï. DGL est la dépression des grands lacs, à l'Ouest de la Mongolie. Bl et Bo désignent les deux grandes failles décrochantes sénestres de Mongolie, Bolnaï et Bogd, activées lors des grands séismes de 1905 et 1957, respectivement. B désigne la position du lac Baïkal, la dépression majeure du rift. Celui-ci ne représente qu'une partie du système extensif (un tiers environ), qui s'étend du Nord de Bolnaï (dépression de Busingol) jusqu'au sein du bouclier Aldan (bassin de Tokka).
